頑健性、保守性、耐環境性、拡張性を凝縮。コストパフォーマンスの高いモデル
FA2100SSは外形寸法100（W）×310（H）×340（D）mmの省スペースを実現、旧FA2100Sと同じサイズです。Intel® Celeron® 1020E（2.2GHz） Dual Coreを採用、ECC機能付き高信頼メモリ（最大4GB）、ハードウェア内部を監視するRAS機能、ホットスワップ対応ミラーリングディスク（オプション）などにより、産業用コンピュータに求められる24時間連続稼働、安定した運用をサポートします
生産終了致しました。
CPU | Celeron® 1020E （2.2GHz）Dual Core |
|
|---|---|---|
外形寸法(mm) | 100(W)×310(H)×340(D) |
|
RAID対応（オプション） | RAID１ |
|
拡張スロット（オプション） | PCI×2スロット(空き）、 PCI Express×1スロット（空き） |
|
供給期間 | 2015年5月～2020年5月 生産終了致しました。 |
|
保守対応期間 | 2015年5月～2027年5月 | |
※表の上から順に項目別の記号（英数字）を選択すると仕様の構成が組めます。
例：FA2100SS model400/282W11/C（機種名/仕様/オプション）
お見積依頼の際にこの構成記号をご連絡ください。
注） 構成記号はメーカーの指定する型式ではございません。
| 本体 | FA2100SS model 400 | |
|---|---|---|
| メモリ | 2: 2GB | 4: 4GB |
| OS | 7: Windows 7(Pro) 32bit | 8: Windows 7(Pro) 64bit |
| N: OSなし | - | |
| HDD | 1: シングル 160GB×1台 |
2: シングル 160GB×2台 |
| 3: シングル 1TB×1台 |
4: シングル 1TB×2台 |
|
| 5: ミラーリング 160GB×2台 |
6: ミラーリング 500GB×2台 |
|
| 光学 ドライブ |
R: DVD-ROM | W: DVDスーパーマルチ |
| N: なし | - | |
| DI/DO
ボード |
1: あり | N: なし |
| 拡張 インタフェース |
1: あり | N: なし |
オプション |
A: RAID構成用予備HDD | B: RAS端子台 (コネクタパネル) |
| C: RASケーブル1m | D: RASケーブル2m | |
| E: RAS端子台取付ユニット（簡易型） | F: スタンド金具 | |
英語版のOSや海外規格オプションをご希望の場合は別途ご指示ください。
■ 24時間連続稼働を前提とした設計
24時間連続稼働を前提として、高信頼・長寿命部品を採用し、ディレーティングを考慮したハードウェア設計を行っております。また、部品レベルでの単品試験を行った上で、お客様出荷構成での機能試験・製品仕様（5℃～40℃）を十分満たす、温度試験を全品で行い、高い品質を保っております。
■ 製品の長期供給と保守対応
販売開始後５年間（2015年5月～2020年5月まで）の製品供給、
製造終了後７年間（2027年5月まで）の保守で、長期の製品供給と保守対応を実現しています。
■ Windowsライセンス認証済み
Windowsプレインストールモデルの場合、Windowsはライセンス認証されています。
■ 外形寸法を変えない
外形寸法は、100(W)×310(H)×340(D)mm（寸法は突起部不含）で、
FA2100シリーズ共通寸法となっております。
■ RAS機能
ＲＡＳ機能は、早期に本体内部の異常を検知し、それに応じた適切な対応により早期復旧を可能にします。 充実した状態監視機能で詳細な動作状態を知ることができ、さらにその内容がバッテリバックアップされたＲＡＳメモリに保存されますので後で原因解析をすることが可能です。また、外部接点入出力（DI/DO）（オプション）機能により、接点入力(4点）、接点出力（4点）、本体電源ON/OFFや本体のイニシャライズを行うリモート制御が可能です。
■ コストパフォーマンスに優れたIntel ®Celeron®プロセッサを搭載
Intel®Celeron®1020E（2.2GHz）を搭載し、処理性能の向上を提供します。
■ ギガビットEthernetインタフェースを標準搭載（2ch）
ギガビット対応のEthernetインタフェース（ 10BASE-T/100BASE-TX/1000BASE-T自動切替）を2チャンネル標準搭載しています。（Wake on LAN機能対応）
■ CPU・内蔵グラフィック機能を搭載
CPU・チップセット内蔵のグラフィック機能（フルHD表示に対応）を搭載しております。また、拡張デスクトップ機能、クローンディスプレイ機能、コラージュディスプレイ機能などのマルチディスプレイ表示が可能です。
■ ECCメモリ採用
メモリエラーの検出・訂正可能な、ECC機能付き高信頼メモリを搭載しています。
■ ホットスワップ対応ミラーリングディスク搭載可能
システムの信頼性向上のために、ミラーリングディスクの片側で健全時とは異なる挙動を検出したときにそのミラーリングディスクを切り離します。切り離されたミラーリングディスクはシステムを停止することなくオンラインで交換可能です。
■ RAISコントローラボード
ミラーリングディスクの監視機能に加え、ディスク の全領域の読み出しチェックを定期的に行うパトロール、ドライブ故障時のブザー音出力、RAS機能によるロギング、ステータスランプ点灯による警告を行います。
■ 拡張性
※1 ＰＣＩスロットの場合、ボードサイズ(174.63mm(L)×106.68mm(H)以下)が実装できます。 実装可能なPCIボードは、5Vキーのボード、5V/3.3V共用キーのボードとなります。（3.3Vキーのみのボードは実装不可）
※2 PCI Expressスロットの場合、ボードサイズ(167.65mm(L)×111.15mm(H)）以下が実装できます。

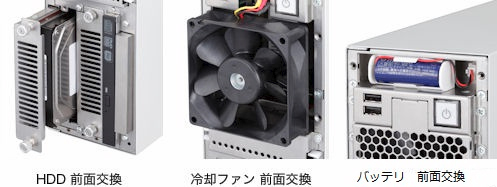

■ 前面メンテナンス
防塵フィルタ、プラグイン方式ＨＤＤ、バッテリ、冷却ファンなどの寿命部品を本体前面部から容易に交換が可能です。
■ セキュリティ・誤操作防止
セキュリティ用のロックプレート※やACケーブル抜け防止金具を標準添付しております。
※ 盗難防止のワイヤーを取り付けるためのセキュリティロックプレートを標準で同梱しております。

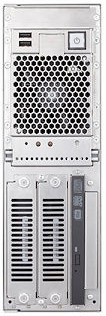

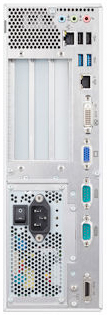

■ 本体レイアウト
 |
 |
|
| 前面（パネルを外した状態） | 背面 |
産業機器全般、医療機器、検査装置、分析装置、民生用パソコンからの置き換えなど
FA2100SS model 400 |
|||||
|---|---|---|---|---|---|
| プロセッサ | メインプロセッサ |
Intel® Celeron® 1020E （2.2GHz）Dual Core | |||
| ２次キャッシュメモリ | 256KB（メインプロセッサに内蔵） | ||||
| 3次共有 キャッシュメモリ |
2MB（メインプロセッサに内蔵） | ||||
| チップセット | Mobile Intel® HM76 Express Chipset | ||||
| メインメモリ ※1 ※2 ※3 |
容量 | 最小2GB（2GB×1）、最大4GB(2GB×2） |
|||
| 構成 | DIMM 2ソケット、DDR3-SDRAM（DDR3-1333/PC3-10600） | ||||
| メモリチェック | ECC | ||||
| 内部補助 記憶装置 |
内蔵HDD | オプション （オプションハードウェアよりご選択願います。） | |||
| 内蔵DVD-ROM ※4 ※5 |
|||||
| 内蔵DVD スーパマルチ ※4 ※5 ※6 |
|||||
| インタ フェース |
COM インタフェース ※7 |
RS-232C（9ピンD-SUB）×2ch（背面） | |||
| USB インタフェース ※7 ※8 |
USB3.0(TYPE A）×2ポート（背面） キーボード、マウス接続時2ポート使用 |
||||
| サウンド インタフェース ※7 ※9 |
LINE IN／OUT、MIC IN（3.5Φミニジャック）（背面） | ||||
| ネットワーク インタフェース |
10BASE-T/100BASE-TX/1000BASE-T（自動切り替え） RJ45コネクタ×2ポート（背面） Wake on LAN（本体ポートのみ対応）※10 |
||||
| グラフィック インタフェース |
RGB×1ch （背面） DVI-D×1ch （背面） CPU・チップセット内蔵グラフィック機能 |
||||
| DI/DO インタフェース ※4 |
オプション | ||||
| 拡張インタフェース | オプション |
||||
| 入力装置 | キーボード | USBタイプ 109キー（日本語OS指定時）、104キー（英語版OS指定時） | |||
| マウス | USBタイプ（光学式） | ||||
| RAS機能 |
ファン停止検出、CPU温度上昇検出、筐体内温度検出、内部電圧検出、メモリエラー検出、PCIバスエラー検出、ディジタル入出力※13（DI/DO 各4点、リモートON/OFFまたはリモートイニシャライズ用 1点）、ウォッチドッグタイマ監視（システム起動時／システム稼働時）、ミラーリングディスク監視、ソフト電源オフ（シャットダウン）、リモートイニシャ ライズ、リモートパワーオン／オフ、RASメモリへの異常情報保存、稼働時間監視機能、温度情報トレンド機能、シミュレーション機能 | ||||
| 電源（ワイドレンジ電源） ※14 |
定格電圧AC100V-AC240V、 許容電圧AC85V～AC264V、許容周波数 50Hz/60Hz±3Hz | ||||
| 消費電力 | 最大326W / 340VA | ||||
| エネルギー 消費効率 ※15 |
区分 | I | |||
| ディスク構成 | シングルディスクモデル | ミラーリングディスクモデル | |||
| 値 | 1.18[A] | 1.59[未達成] | |||
| 寸法・質量 | 縦置き時：100(W)×310(H)×340(D)mm（突起部、スタンド不含） 横置き時：310(W)×100(H)×340(D)mm（突起部、スタンド不含） 質量：約10Kg |
||||
| 出荷同梱品 | 取扱説明書PDF（光学メディアに含入）、ACケーブル（１本）、ACケーブル抜け防止金具（１個）、セキュリティロックプレート※16（１個）、ゴム足（４個）、 プロダクトリカバリメディア（OSプレインストールモデル時）、キーボード、マウス ※ご発注機器構成により、上記に記載のない物品が同梱品される場合があります。 | ||||
ソフトウェア（OS） ※17 ※18 ※19 ※20 |
Windows® 7 Professional SP1 （日本語版/英語版/中国語版/韓国語版） (32ビット版／64ビット版） ※21 |
||||
| Windows® Embedded 8.1 Industry Pro Update （日本語版/英語版） (32ビット版／64ビット版） ※22※24 | |||||
| 増設用メインメモリ | DDR3 SDRAM（DDR3-1333/PC3-10600） 2GB、ECC機能付き | |
|---|---|---|
| 内蔵HDD | ハードディスク 容量：160GBまたは1TB 2ユニット実装可能 |
|
| ミラーリングディスク 容量：160GBまたは500GB ２ユニット実装（ホットスワップ対応） |
||
| 内蔵DVD-ROM ※4 |
DVD-ROM 最大8倍速（再生） | |
CD-ROM 最大24倍速（再生） |
||
| DVD-R 最大8倍速（再生） | ||
| DVD+R 最大8倍速（再生） | ||
| DVD-RW 最大8倍速（再生） | ||
| DVD+RW 最大8倍速（再生） | ||
| DVD-RAM 最大5倍速（再生） | ||
| CD-R 最大24倍速（再生） | ||
| CD-RW 最大24倍速（再生） | ||
| 内蔵DVD スーパーマルチ ※4 ※5 ※6 |
DVD-ROM 最大8倍速（再生） | |
| CD-ROM 最大24倍速（再生） | ||
| DVD-R 最大8倍速（記録）／最大8倍速（再生） | ||
| DVD+R 最大8倍速（記録）／最大8倍速（再生） | ||
| DVD-RW 最大6倍速（記録）／最大8倍速（再生） | ||
| DVD+RW 最大4倍速（記録）／最大8倍速（再生） | ||
| DVD-RAM 最大5倍速（記録）／最大5倍速（再生） | ||
| CD-R 最大24倍速（記録）／最大24倍速（再生） | ||
| CD-RW 最大24倍速（記録）／最大24倍速（再生） | ||
| DI/DOインタフェース ※4 |
DI/DOボード ディジタル入出力（ハーフピッチ20ピン） DI（4点）、DO（4点）、リモート入力（1点） | |
| 拡張インタフェース | PCIスロット 2スロット（ハーフサイズ） ※11 PCI3.0
PCI Express (x16) 1スロット（ハーフサイズ） ※12 |
|
| RAS端子台 | DI 4点、DO 4点、リモート入力 1点 | |
| RASケーブル | 両端ハーフピッチ20ピン オス 最大2m |
|
| RAS端子台 取付パネル |
簡易タイプ | |
| スタンド | 2枚/1セット | |
| 取扱説明書 （製本冊子） |
本体取扱説明書、RASサポートソフトウェア取扱説明書、RAIDコントローラ(ER382C)取扱説明書 | |
※1：東芝産業用コンピュータ純正品メモリ以外の組み合わせの動作保証は致しかねます。
※2：使用可能なメモリ容量は、ご使用になるOSによっては、最大4GBになります。
※3：32ビット版OS搭載時、メインメモリを４GBの容量で実装した場合は、PCIデバイスなどのメモリアドレス領域を確保するために、ご利用可能なメモリ容量は、約2.6GB程度になります。
※4：出荷時オプションのため、お客様での増設は行えません。
※5：光学ドライブ非搭載モデルも選択可能です。非搭載モデルでは、OSリカバリー時に外付けのDVDドライブをお客様にてご用意いただく必要があります。
※6：ライティングソフト は添付されません。
各OSが標準サポートする書き込み機能をご利用ください。
※7：BIOSで有効/無効の設定が可能です。
※8：USBインタフェースは、USB機器すべての動作を保証するものではありません。
※9：接続するユニットは以下の仕様のものをご使用ください。
| 端子名 | 最大電圧 | 備考 |
|---|---|---|
| LINE IN | 1Vrms | 入力インピーダンス 10KΩ |
| LINE OUT | 1Vrms | 負荷インピーダンス 10K～600KΩ |
| MIC IN | 0.1Vrms | 入力インピーダンス 10KΩ |
※10：Windows Embedded 8.1 Industryでは、LAN2コネクタのみWake On LAN機能をご使用いただけます。
※11：ＰＣＩスロットの場合、ボードサイズ(174.63mm(L)×106.68mm(H)以下)が実装できます。実装可能なPCIボードは、5Vキーのボード、5V/3.3V共用キーのボードとなります。（3.3Vキーのみのボードは実装不可）
※12：PCI Expressスロットの場合、ボードサイズ(167.65mm(L)×111.15mm(H)）以下が実装できます。
※13：ディジタル入出力機能を使用するには、別途オプション（DI/DOインタフェース、RAS端子台、RASケーブル）が必要です。
※14：本機には、PFC（力率改善）回路内蔵電源を搭載しております。UPS（無停電電源装置）を選定の際は、正弦波出力タイプをご使用ください。
※15：エネルギー消費効率とは省エネ法（目標年度2011年度）で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。省エネ基準達成率の表示語Aは達成率100%以上200%未満、AAは達成率200%以上500%未満、AAAは達成率500%以上を示します。
※16：出荷時セキュリティロックプレートは取り付けられておりません。
※17：ここに記載のOSのうち、ご指定のOSがインストールされます。
※18：OSの供給期間は、OS供給元の販売期間により、変更させて頂く場合があります。
※19：Windowsプレインストールモデルの場合、Windowsはライセンス認証されています。
※20：Windowsご使用時、以下の機能はサポートしておりません。
Windows Bitlocker、Windows XPモード、省電力モード（サスペンド、ハイバネーション）、セキュアブート、高速スタートアップ
※21：使用言語が英語、中国語、韓国語の場合、英語版でご発注いただきます。Windows7初期セットアップ作業の段階で、英語、中国語（簡体／繁体）、韓国語のいずれか１つをお客様にて選択していただきます。誤って選択した場合には、本体付属のリカバリーメディアを使用して、OSを再インスト ールする必要があります。
※22：Windows Embedded 8.1 Industryとは、Windows 8.1を組込み用途向けに最適化したOSです。なお、リカバリーメディアの実行、または保守部品の交換により、ライセンス認証処理が必要となる場合があります。
※23：光学ドライブ装置の動作中を除きます。
※24：別途リリース予定
設置 環境 |
温度 （動作時／保存時） |
5～40℃／-10～50℃ | ||||
|---|---|---|---|---|---|---|
| 湿度 （動作時／保存時） |
20～80%RH（結露しないこと）／10～90%RH（結露しないこと） | |||||
| 振動 | 動作時 ※1 |
2.0m/S²以下（JIS C60068-2-6：9～150Hz 1サイクル） | ||||
| 梱包時 | 19.6m/s²以下 | |||||
| 衝撃 （動作時／保存時） |
19.6ｍ/S²以下/245ｍ/S²以下 | |||||
| 塵埃 | 0.3mg/m³以下（JEITA-IT-1004A Class B準拠） | |||||
| 腐食性ガス | 検出されないこと（JEITA-IT-1004A Class A準拠） | |||||
| 許容瞬停時間 | 20ms以内（定格電圧動作時） | |||||
